MASCHINEN ZUR PROFILBEARBEITUNG
TTEngineering bietet eine Reihe von spezifischen Maschinen zur Profilbearbeitung von weiblichen und männlichen Rohrprofilen an.
Diese Lösungen sind eigenständig bzw. in komplexeren Produktionslinien verfügbar.
BCF
BCF ist die erste Kantenanleimmaschine von TTE, die zur Expansion des Rohrdurchmessers dient.
Sie enthält ein Werkzeug mit einem internen achtteiligen Expander und eine externe zweiteilige Matrize.
Bei einer Variation des Durchmessers und der weiblichen / männlichen Profilen ist es nötig, die Werkzeuge zu wechseln.
Diese Einheit kann waagerecht oder senkrecht sein und kann sowohl elektrisch als auch hydraulisch angetrieben werden.
BRU
Diese Maschine kann zur Expansion und Profilbearbeitung des Rohrdurchmessers dienen.
Sie besteht aus einem inneren achtteiligen Expansionskopf und einer externen Walze zur Bearbeitung des weiblichen Profils. Das männliche Profil wird hingegen durch ein Walzenpaar (Innenwalze + Außenwalze) erstellt.

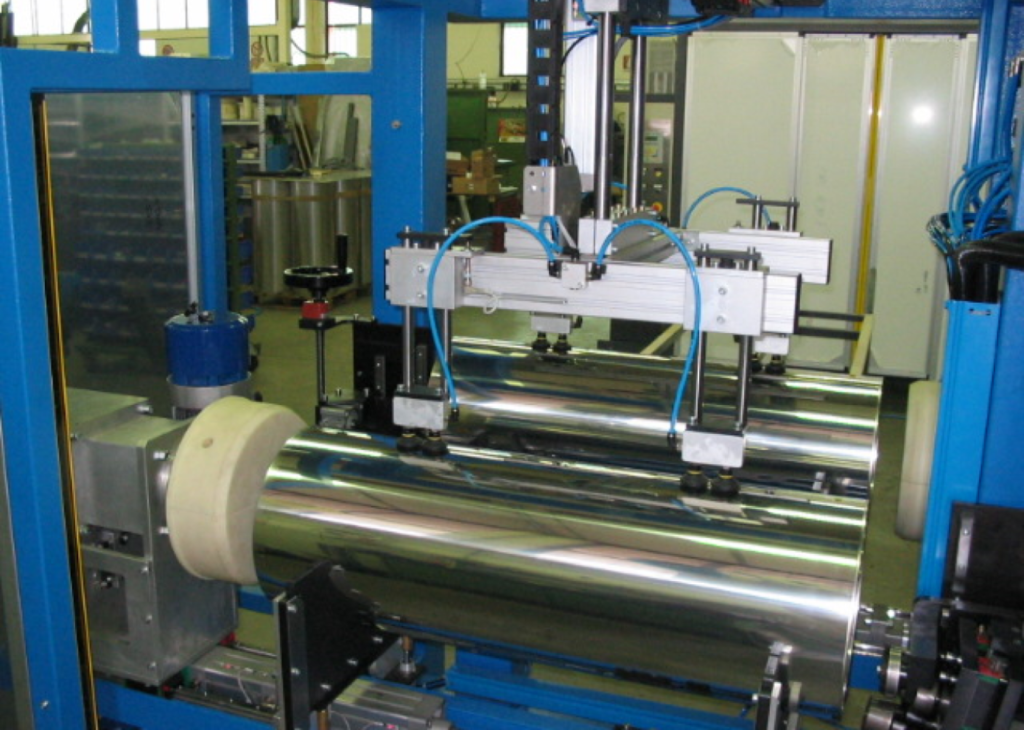

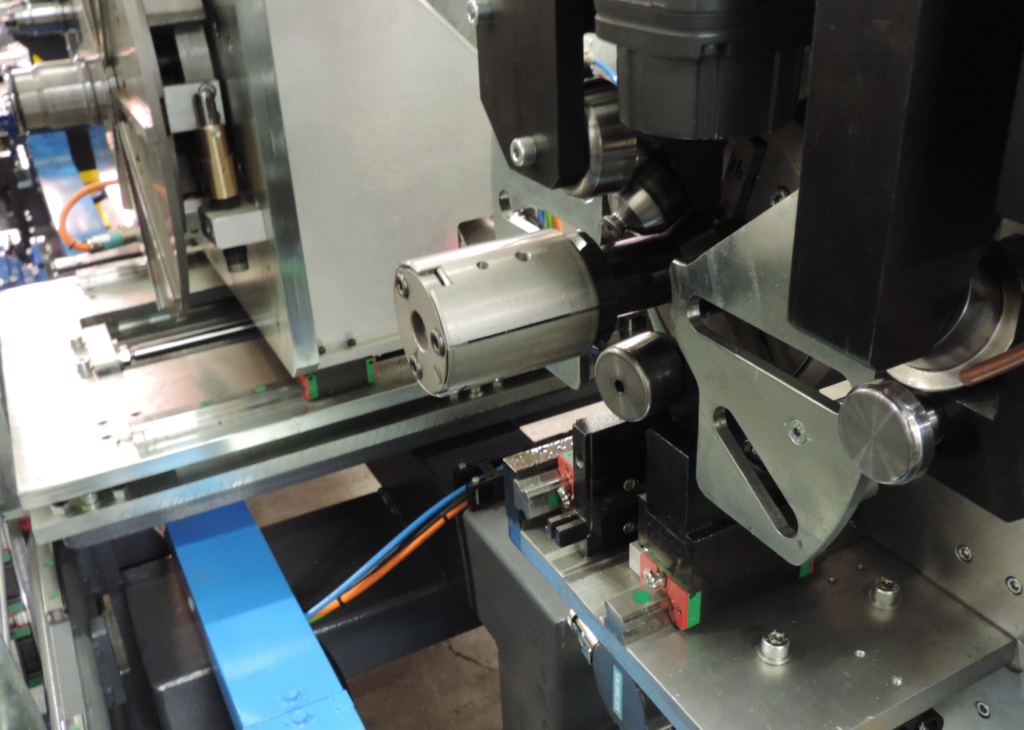

BBE
Diese Maschine dient zur sogenannten „Hemming“ Profilbearbeitung, das heißt die Erstellung von einer Abbiegung der Rohrprofilen in Gegenrichtung zum Schnitt. Die Maschine besteht aus einer inneren Spindel, die bei einer Variation des Durchmessers gewechselt werden soll, und einer einzelnen externen Walze, die mit einer externen Kontrastwalze zur Abbiegung dient.

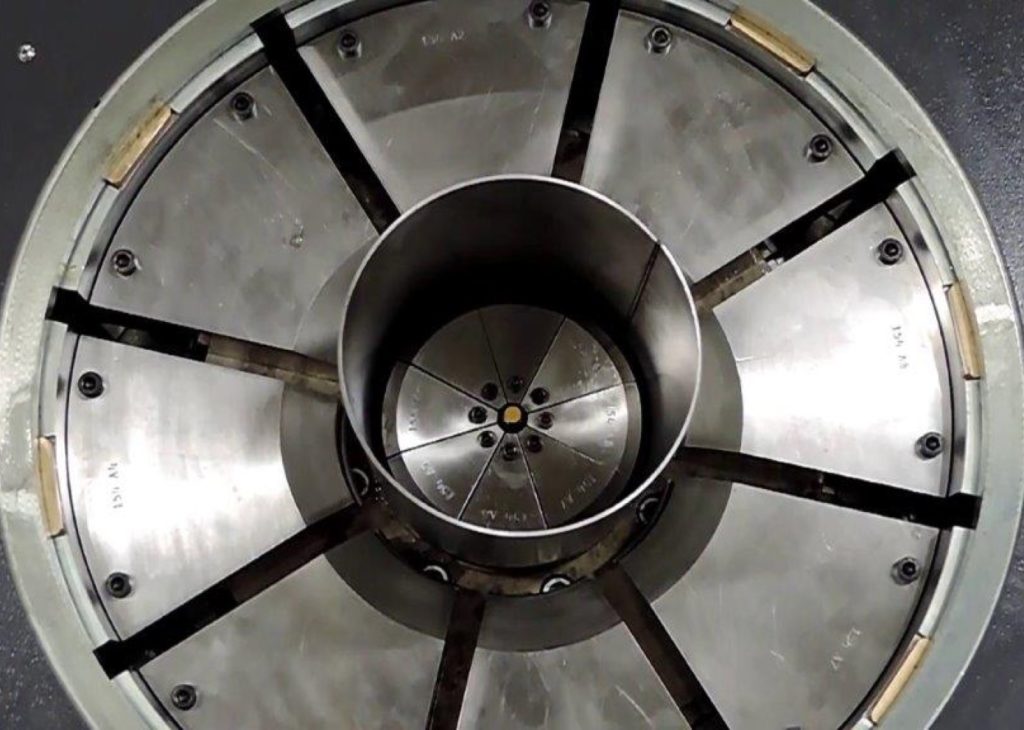

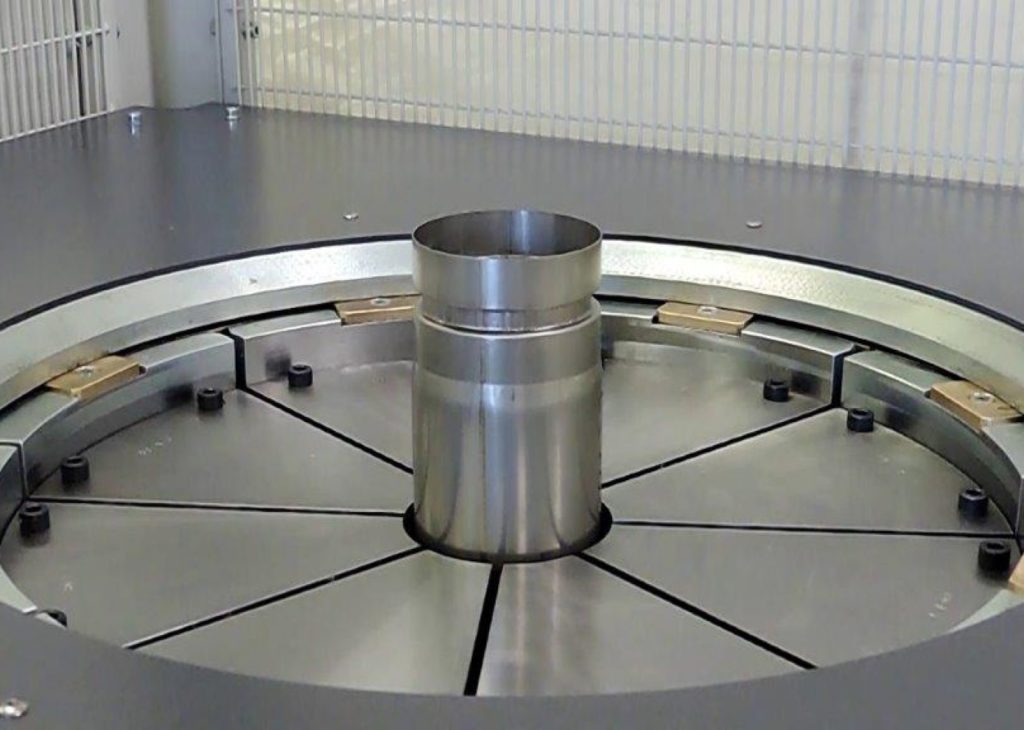

BST
Diese Maschine dient zur Reduzierung (Einschnürung) des Rohrdurchmessers und besteht aus 8 inneren Sektoren, die mit 8 externen Sektoren zusammenarbeiten.
Mit dieser Maschine kann man auch den Sitz der Außendichtungen vorbereiten.
BRD
Diese Maschine dient zum Walzenprofilieren mit einer inneren Walze und 2 externen Walzen, die automatisch eingestellt werden. Damit kann man verschiedene Bearbeitungen durchführen, ohne das Werkzeug zu wechseln.
Bei einer Variation des Durchmessers ist es nicht nötig, die Werkzeuge zu wechseln.
Diese Einheit kann waagerecht oder senkrecht sein.

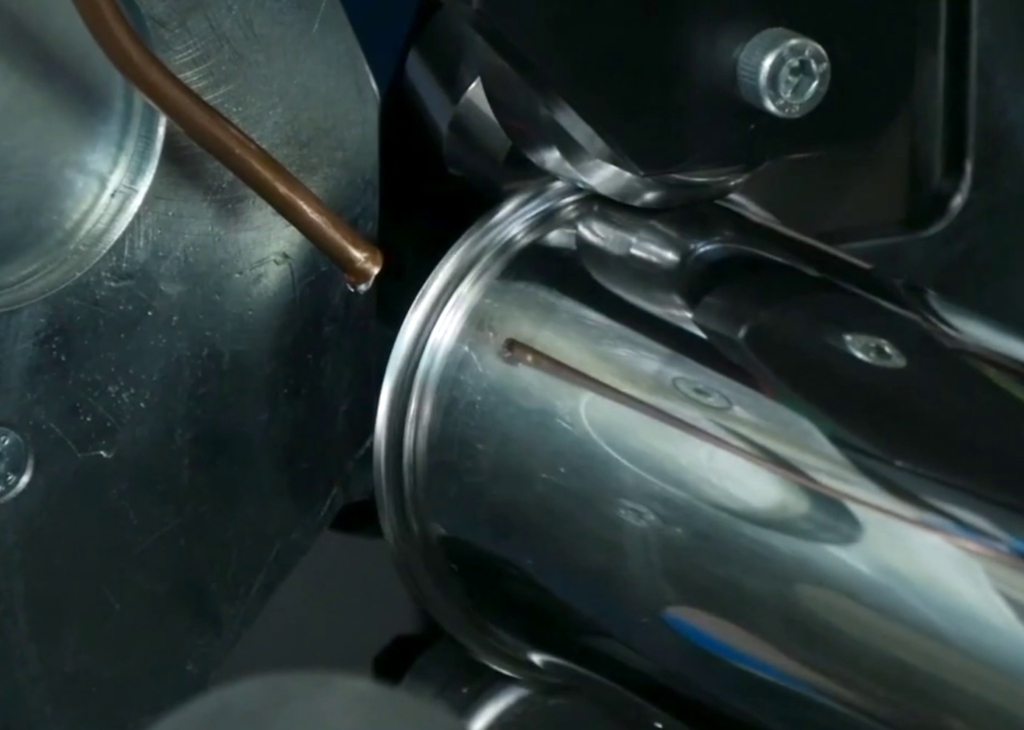

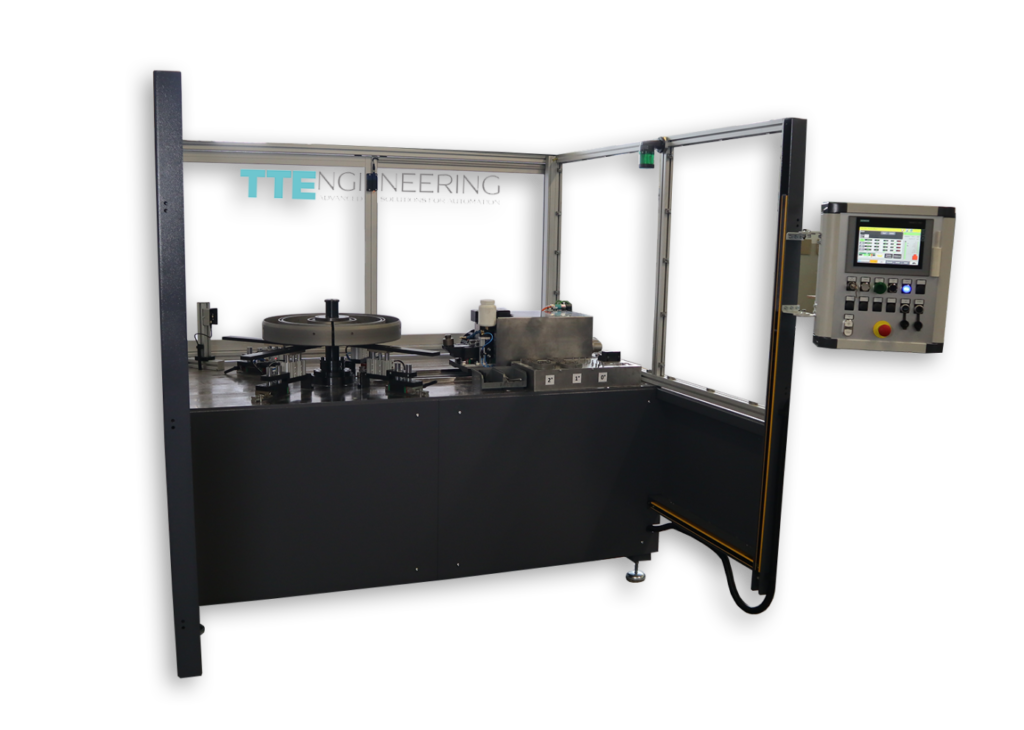

BFL
Die Maschine BFL dient zur Flanschkupplung und zur Bearbeitung der Rohrenden. Sie enthält zwei elektrisch angesteuerte Köpfe mit unabhängigen Bewegungen und dank motorisierten Walzen ermöglicht sie, Flanschen mit verschiedenen Längen und einem Winkel von 90° herzustellen.
Diese Einheit kann waagerecht oder senkrecht sein.

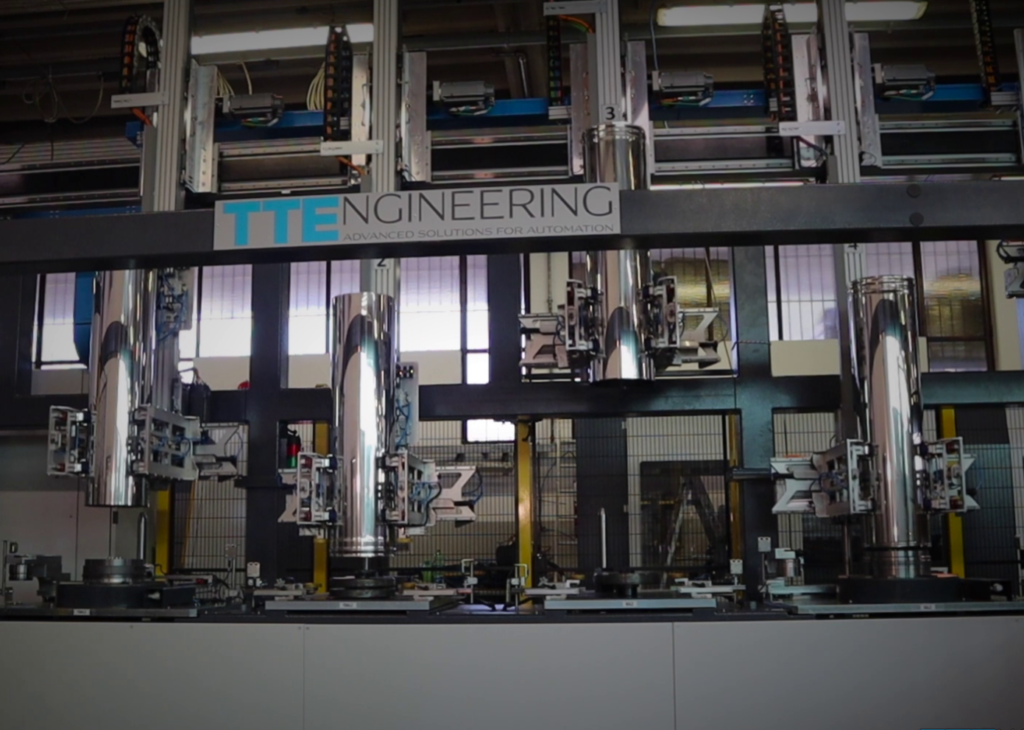

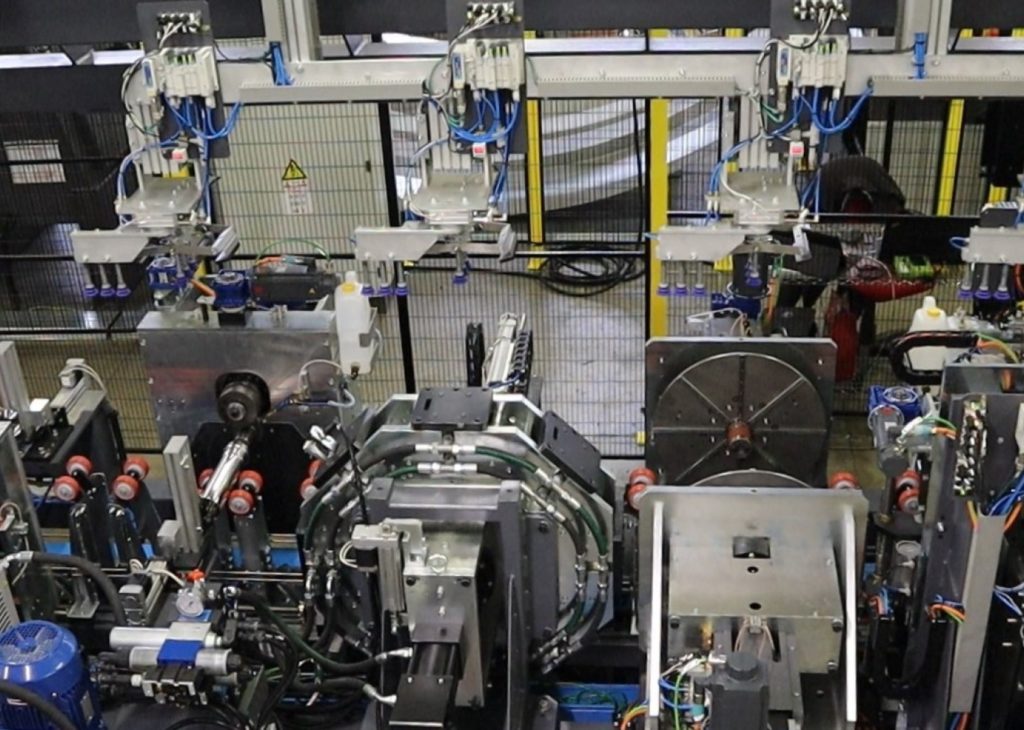

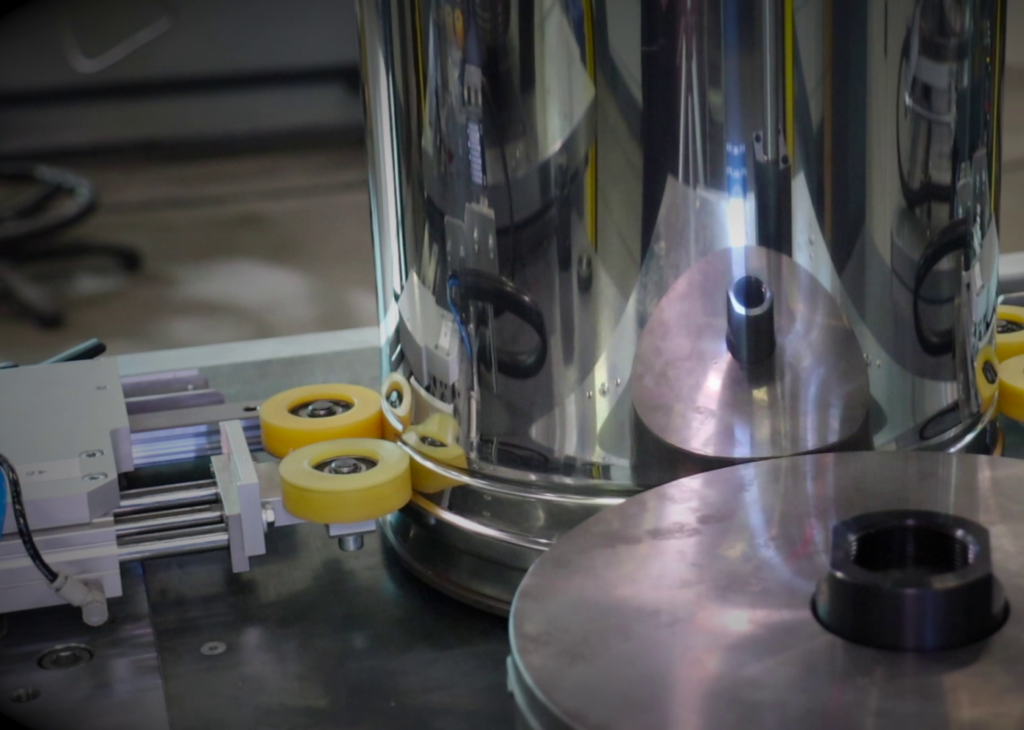

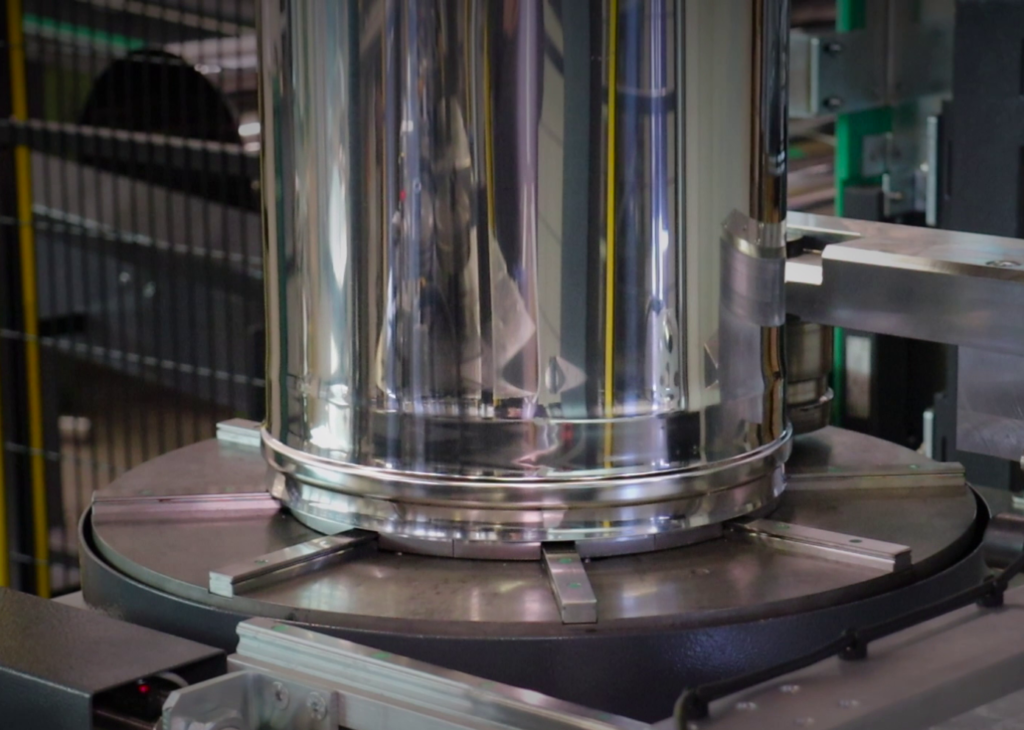

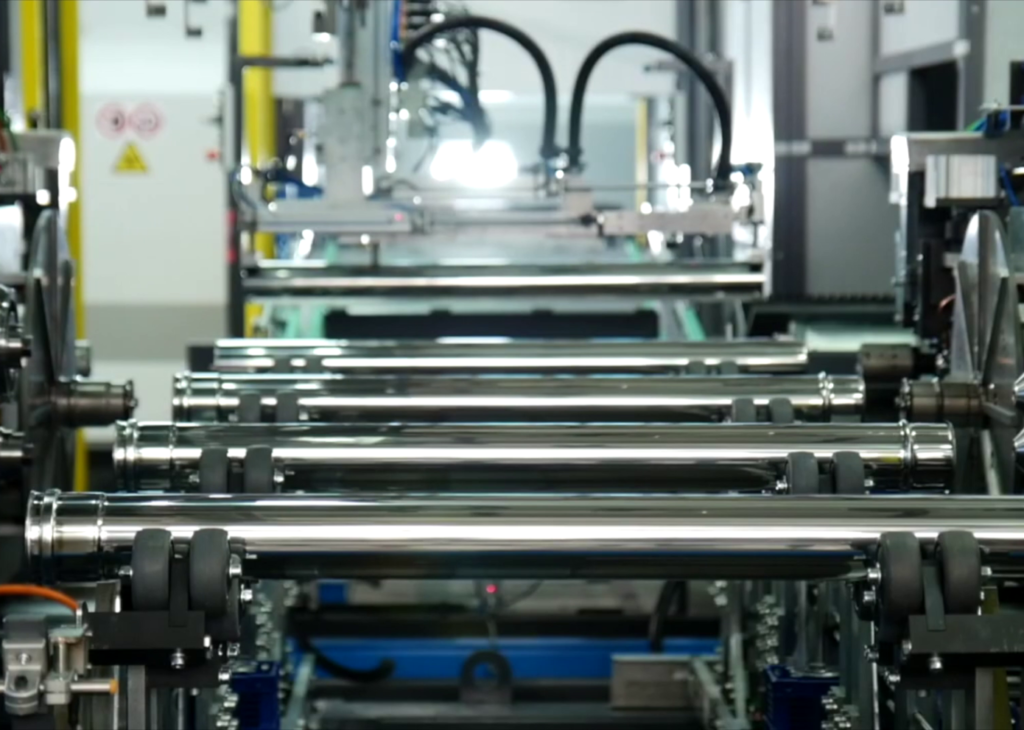

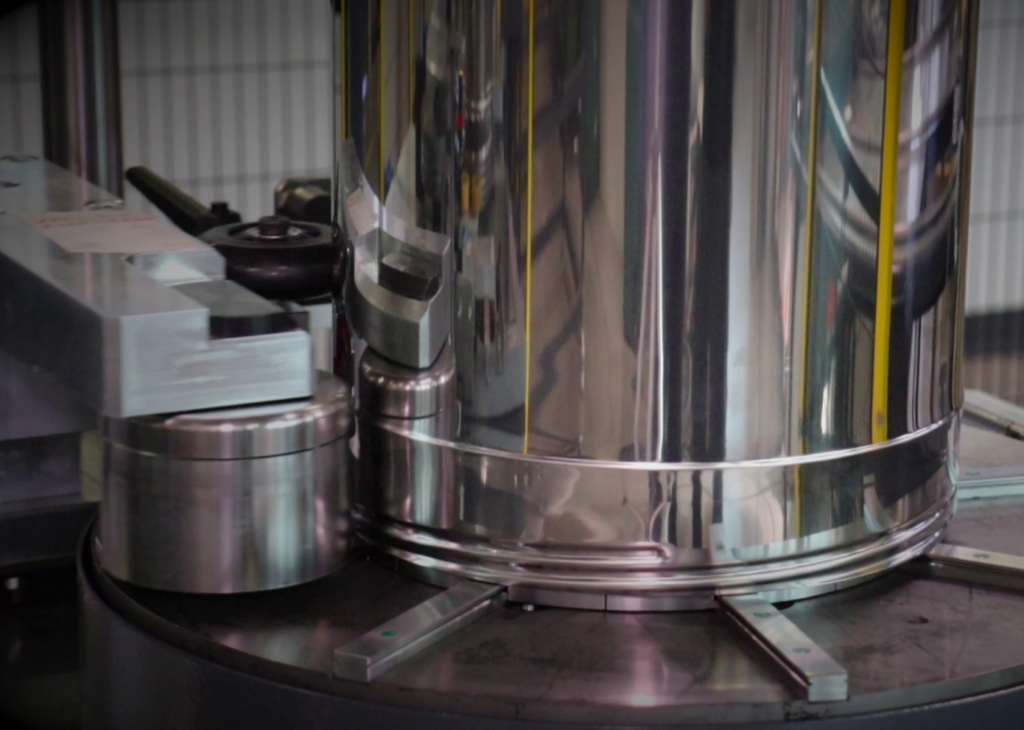

IRB
Die waagerechte oder senkrechte Einheit IRB besteht aus mehreren Stationen für automatische Linien, wo eine Reihe von Bearbeitungen – z.B. die Erstellung von externen oder internen Abbiegungen, die Erweiterung des Durchmessers, das Profilieren, die Walzenveredelung und die Entladung der Fertigrohre – schrittweise durchgeführt werden können. Diese Maschinen können außerdem mit Systemen zur Etikettierung bzw. Inkjet- oder Lasermarkierung ergänzt werden. Sie verfügen normalerweise über die innovativsten Fördersysteme, um das Rohr zwischen den verschiedenen Stationen zu führen.
